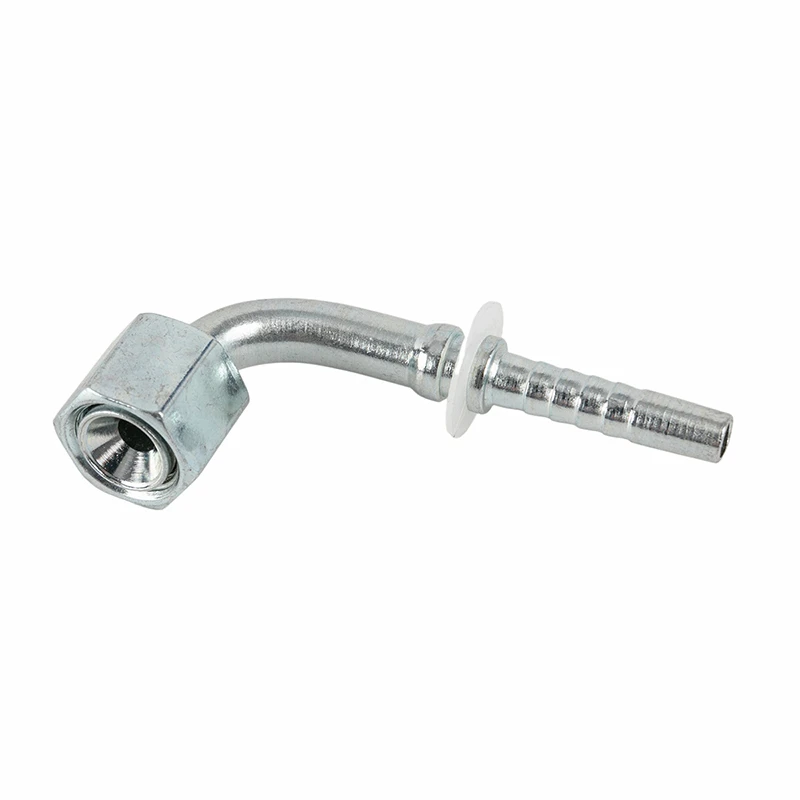

Les raccords de tuyaux femelles métriques sont des connecteurs avec filetage mâle pour assurer une fonction d'étanchéité étanche. L'un des joints est constitué par les raccords coniques à 70 degrés qui permettent une connexion hautement étanche.
Application:
- Exploration et production pétrolière et gazière
- Traitement et distribution d'eau
- Aéronautique et défense
Nous acceptons le dépôt de 30 % et le solde de 70 %, voir BL lors de la première coopération, après un an de bonnes affaires, nous pouvons effectuer un dépôt de 10 % et 90 % lorsque l'expédition est proche de votre port.
Si vous avez un marché difficile dans votre région, vous pouvez choisir
- Degré moins grossier
- 08Matériau AL forgé qui peut obtenir un prix plus compétitif
- Le Zin blanc dure 48 heures.
- Déviation des diamètres +_0.2
Si vous avez besoin d'une qualité supérieure, vous choisissez
- Plaque Zin 72 heures
- Degré grossier de haut niveau
- Déviation des diamètres+_0.1
- 20# matériel.
TYPE DE VERROUILLAGE
S207B1
étiquette à chaud: raccords de tuyaux métriques, fabricants et fournisseurs de raccords de tuyaux métriques en Chine, raccords pour les outils hydrauliques, Rapports pour les systèmes hydrauliques dans les systèmes de ventilation, raccords pour les systèmes hydrauliques dans l'équipement logistique, raccords pour les systèmes hydrauliques en unités de réfrigération, raccords pour les systèmes hydrauliques dans les machines de moulage de transfert, raccords de tuyaux hydrauliques à haute pression
SIÈGE CÔNE FEMELLE MÉTRIQUE 90 degrés GB, 74 degrés
|
NUMÉRO DE PIÈCE |
TUYAU |
FIL T |
B mm |
L mm |
A mm |
M mm |
H2 mm |
||
|
DN |
Dans |
TAILLE |
|||||||
|
S207B1 - 04 - 14 |
6 |
1/4" |
04 |
M14X1.5 |
4 |
28 |
8.5 |
26 |
17 |
|
S207B1 - 04 - 16 |
6 |
1/4" |
04 |
M16X.5 |
4 |
28 |
8 |
26.5 |
19 |
|
S207B1 - 05 - 16 |
8 |
5/16" |
05 |
M16X1.5 |
5.5 |
31 |
8 |
27.5 |
19 |
|
S207B1 - 06 - 18 |
10 |
3/8" |
06 |
M18X1.5 |
7 |
34 |
8 |
31 |
22 |
|
S207B1 - 08 - 22 |
12 |
3/8" |
08 |
M22X1.5 |
9.5 |
40 |
10 |
39 |
27 |
|
S207B1 - 08 - 24 |
12 |
1/2" |
08 |
M24X1.5 |
9.5 |
40 |
11 |
40 |
30 |
|
S207B1 - 10 - 27 |
16 |
1/2" |
10 |
M27X1.5 |
12 |
48 |
11 |
50 |
32 |
|
S207B1 - 10 - 30 |
16 |
5/8" |
10 |
M30X1.5 |
12 |
48 |
11 |
51.5 |
36 |
|
S207B1 - 12 - 30 |
20 |
5/8" |
12 |
M30X1.5 |
15 |
55 |
11 |
56 |
36 |
|
S207B1 - 12 - 36 |
20 |
3/4" |
12 |
M36X2 |
15 |
55 |
14 |
58 |
41 |
|
S207B1 - 16 - 39 |
25 |
3/4" |
16 |
M39X2 |
19,5 |
73 |
14 |
65 |
46 |
|
S207B1 - 20 - 45 |
32 |
1" |
20 |
M45X2 |
26 |
89.8 |
15 |
80 |
50 |
|
S207B1- 24 - 52 |
40 |
1.1/4" |
24 |
M52X2 |
32 |
103 |
17 |
95 |
60 |
